DSP en Sigma Sudio

DSP, afkorting van Digital Signal Processing, staat voor de digitale bewerking van het audio signaal. In Sigma Studio, de applicatie van Analog Devices, kan je d.m.v. een hele batterij aan nodes verschillende bewerkingen doen, van delay to frequentie modulatie to crossover tot bass boost.

Het werkt met visueel programmeren, dat wil zeggen dat je een schema creëert met 'bouwsteentjes'. In mijn geval vond ik een voorbeeld project van de enthousiaste audiofiel Hendrik van https://hs-sound.de. Tijdens mijn eerdere pogingen om het programma te draaien op de Tinysine7800B kreeg ik geen geluid, wat werd veroorzaakt door het ontbreken van inputs die correct waren gekoppeld aan de Bluetooth ingang over I2S.

De Tinysine wordt verbonden met een Windows laptop (met dank aan Bambi Medical) d.m.v. een JTAG programmer (USBi) en vervolgens kan je "Link, Compile, Download" drukken en in realtime het programma dat vanaf het RAM geheugen aanpassen.

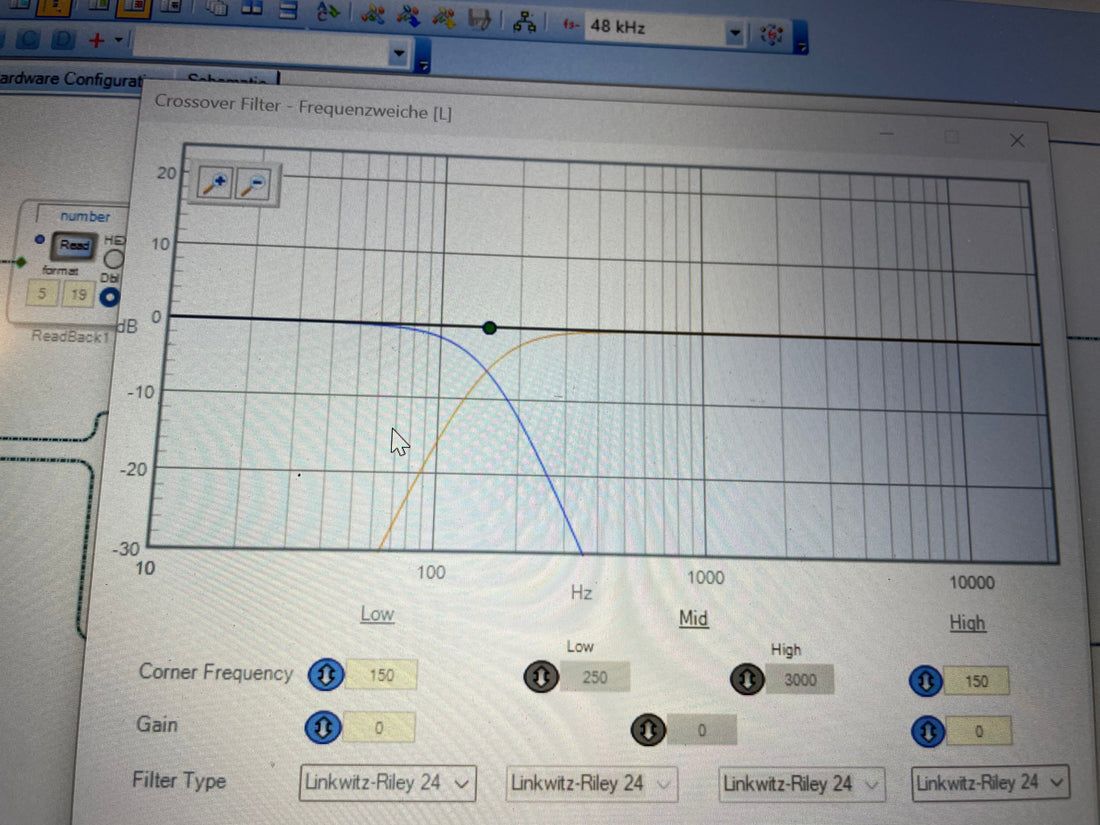

Wat dit met het audio signaal doet is dat je een zogeheten 'crossover frequentie' definieert, de frequentie waarbij de woofer afloopt en de mid-range satellieten beginnen. Dit voorkomt overlap in signalen en ongewenste resonanties en uitdovingen. De woofer geeft de lage tonen weer vanuit het L en R signaal en de mid-range satellieten de midden en hoge tonen in stereo.

Wanneer het programma naar behoren werkt kan je het wegschrijven naar Read Only Memory (E2PROM) zodat het wordt geladen bij power on. Deze bewerking vindt plaats voordat de versterker in de woofer wordt geïnstalleerd.

Tot slot wil ik Hendrik enorm bedanken voor zijn leuke YouTube video over Sigma Studio en de Tinysine 7800B. En het feit dat hij het project beschikbaar maakt op zijn website.

Tot de volgende!
