CAD design

Een Cad programma zoals Fusion 360 is wat de schakel betekent tussen het idee en de uitvoering. Van schets naar model naar object.

Een paar tips vanuit mijn proces.

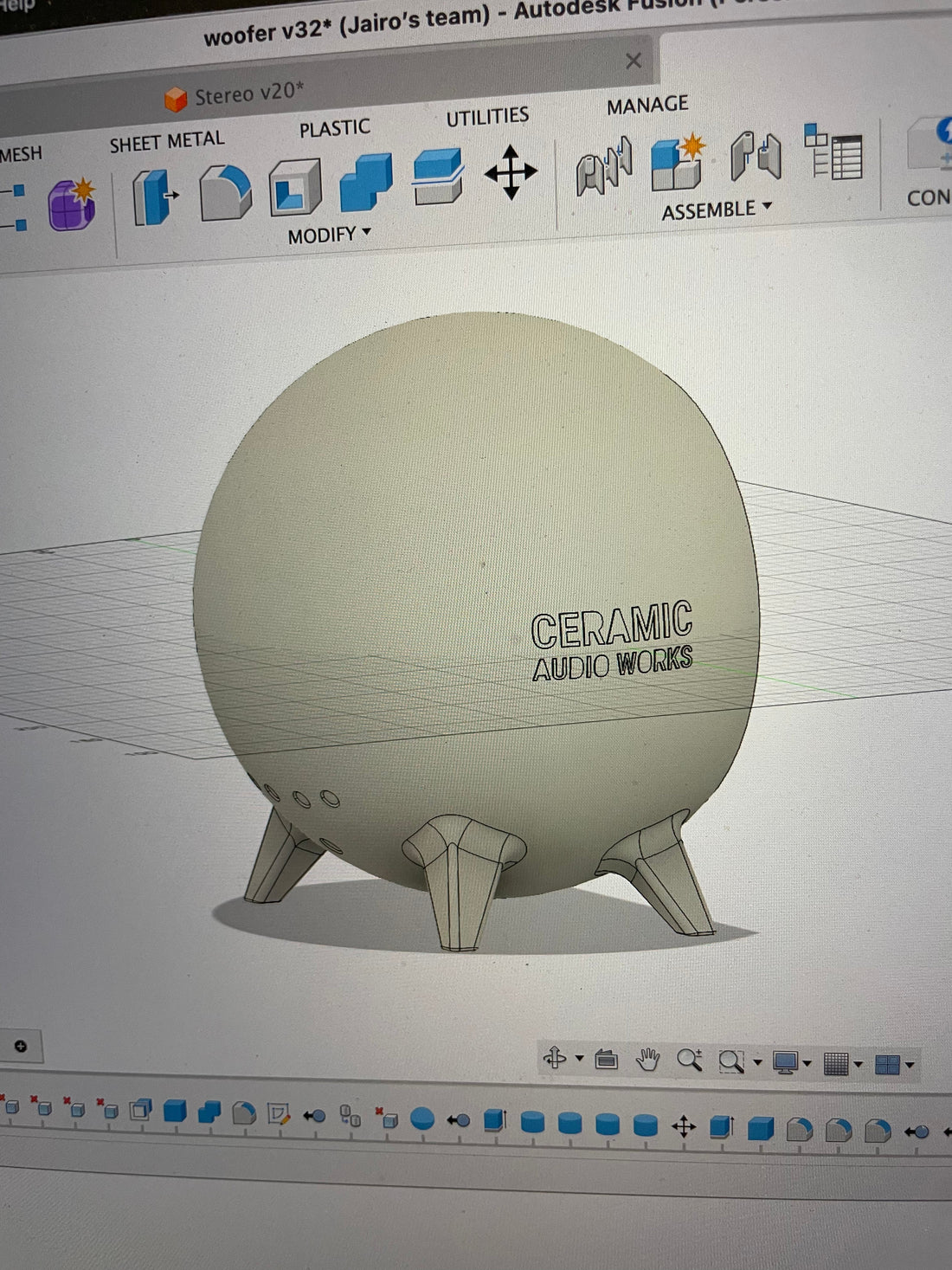

Houd het idee simpel. mijn oorspronkelijke idee was een bolvormige speaker. Op pootjes, that's it. Later heb ik als toevoeging de waveguide uitgevoerd in hout erbij gedaan. En het leek me tof als de vorm meer was zoals een zeppelin. Omdat de bolvorm toch ook heel uniek en monolitisch is, bleef die erbij als model voor de woofer.

Als je gaat gieten in siliconen kom je er al gauw achter dat het erg duur materiaal is. Normaal gesproken bouw je wanden op als bekisting voor het gieten. Die wanden zijn van zichzelf al niet heel makkelijk te maken, je hebt mensen die LEGO gebruiken of kan en klare elementen met klemmen gebruiken, maar ik vind dat gewoon niet echt top. Daarom investeerde ik wat extra ontwerp- en print tijd voor bekisting die ook nog zuinig is met siliconen. Wat ik ook deed was het volume van de silicone exact meten zodat ik niks verspil.

Bij het gieten van siliconen moet je rekening houden dat als je heb later in gips gaat afgieten de mal op de kop staat. Er mogen dus absoluut geen spanningen op je mal staan als je er gips in giet, anders krijg je vervormingen. Dus giet op een horizontaal vlak, helemaal tot de toprand van je bekisting, dan krijg je geen doorzakkers bij het gieten van je gips.

De meeste onderdelen hadden rond de 1.5L siliconen nodig, maar de grotere delen soms bijna 4 liter.

Om een structureel stevige mal te maken moet je eigenlijk werken met een wanddikte van minimaal 4cm, bij mij is dit niet overal gelukt. Het kan zijn dat mijn zuigkracht (water opname) hierdoor iets lager is. En om exacte sluiting te garanderen maakte ik key holes, afgeplatte bollen van rond de 2~2.5cm.

De toolpaden (Gcode voor de CNC) komt ook uit mijn CAD programma. Dingen als feedrate en stepover zijn allemaal afhankelijk van de materiaal, je CNC en de frees die je gebruikt. Ik gebruik massief hout dat ik voor elke set selecteer bij Amsterdamse Fijnhout, ten tijde van dit schrijven heb ik onlangs een mooi stuk Iep gekocht dat een typische Amsterdamse boom is.

Kort samengevat: Een goed CAD programma is een essentieel onderdeel voor het verwezenlijken van een nieuw product. Het stroomlijnt je productieproces en je kan er op allerlei manieren op terug vallen.

Succes met jouw droom product! Voor vragen of feedback, stuur me een bericht via de contactpagina!
